Componentes de la tarjeta madre

En la motherboard es donde se conectan los principales componentes de una PC y se conectan las placas de expansión, en todas las tarjetas madres se encuentran una serie de componentes comunes, el componente en el que se conecta un dispositivo se le conoce común mente como "puerto", así que en nuestra PC tendremos un puerto para el teclado, mause,monitor, etc.

 componentes comunes de la placa madre

1. Zócalo del Microprocesador
2. Chipset Northbridge (Puente Norte)
3. Chipset Southbridge (Puente Sur)
4. Slots de Expansión
5. Puertos de E/S
6. Memoria Cache L2
7. Zócalos de Memoria
8. Memoria ROM (BIOS)

 ( Socket en ingles) es un sistema de soporte y conexión eléctrica, que se encuentra en la tarjeta madre y se utiliza para conectar un microprocesador y para que quede fijo.

Northbridge:

Es el circuito integrado a la tarjeta madre más importante de los chipset, que constituye el corazón de la placa madre, se encarga de administrar las capacidades más rápidas de una PC

El southbridge o puerto sur

Es un circuito integrado que se encarga de coordinar los distintos tipos de entrada y salida y algunas otras de velocidad baja dentro de la tarjeta madre, este no esta conectada directamente con la CPU y se comunica indirectamente por medio del northbridge.

Slots de expansión:

Una ranura de expansión es un elemento de la placa base de un ordenador que permite conectar una tarjeta de expansión o adicional, este suele realizar funciones de controlar un dispositivo periféricos extras tales como impresoras o unidades de disco.

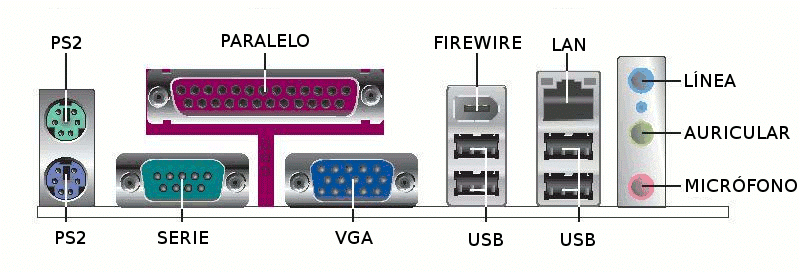

Puertos de E/S:

Son utilizados por el sistema para comunicarse con la PC de manera directa y sirve como puente entre  un dispositivo hardware externo y la PC

Memoria caché:

La caché es una memoria que se sitúa entre la unidad central de procesamiento (CPU) y la memoria de acceso aleatorio (RAM) para acelerar el intercambio de datos.

Zócalos de memoria:

Son las conexiones donde se instalan los módulos de memoria, esta memoria se denomina en memoria RAM, y esta es medida en megas, y es muy importante para la velocidad del trabajo de nuestra PC.


Memoria ROM (BIOS):

Es un firmware que está presente en todas las computadoras, que contiene las instrucciones más fundamentales para que puedan funcionar adecuadamente.
